Escada fixa vertical:
do degrau à chegada segura.

01. O problema: uma escada correta pode terminar em uma saída insegura

Imagine uma escada com degraus regulares e fixações conservadas. No topo, porém, uma travessa fecha a passagem, falta apoio para a mão e o trabalhador precisa se desconectar antes de chegar ao piso protegido. Conferir apenas a escada não encontra todos esses riscos.

Este tutorial acompanha aproximação → subida → últimos degraus → transposição → chegada. É um roteiro para entender requisitos e orientar a conferência técnica. Não é um desenho liberado para fabricação.

Qual norma se aplica?

• NR-35: atividades com diferença de nível acima de 2 m e risco de queda — item 35.2.1. Abaixo desse limite ainda pode haver risco e outros requisitos. O Anexo III trata de escadas de uso individual e preserva requisitos específicos das demais NRs — itens 2.1 a 2.2.
• Acesso a máquinas: confira a NR-12, Anexo III, itens 1 a 1.6. A exceção para acessos de prédios deixa de valer quando sua função principal é acessar a máquina — item 1.2. O item 1.6 admite a via das normas técnicas indicadas nele; ela exige atendimento demonstrado, não escolha avulsa das medidas mais convenientes.
• Construção: confira o campo da NR-18, item 18.2.1, e as regras de escadas do item 18.8. Não use a regra geral da NR-35 para dispensar uma exigência específica da NR-18.

A definição de escada fixa vertical no glossário do Anexo III da NR-35 usa inclinação superior a 75° e até 90°. A NR-18, 18.8.2(c), escreve a faixa como 75° a 90°. Registre a aplicação: não transforme diferenças de redação em um único critério sem análise.

Requisito de NR: escolher a escada vertical não é o primeiro passo. A hierarquia e a comprovação de inviabilidade de outros acessos estão no Anexo III da NR-35, 4.1.2 e 4.1.2.1; para máquinas, confira também o Anexo III da NR-12, 1.3.

Fonte: NR-35, 35.2.1 e Anexo III; NR-12, Anexo III; NR-18, 18.2.1 e 18.8; Orientação Técnica SIT nº 2/2023, lida junto às alterações posteriores · consultar documentos oficiais.

02. Aproximação e início da subida

Requisito de NR: planeje o trabalho e faça a análise de risco antes do acesso. Ela considera o entorno, isolamento e sinalização, ancoragem, clima, queda de materiais, riscos adicionais, condições impeditivas, comunicação e emergência. A organização precisa definir a autorização do trabalhador, sua capacitação e aptidão.

Fonte: NR-35, 35.4.1 a 35.4.2, 35.5.2, 35.5.5.1 e Anexo III, 4.1.1 · consultar documentos oficiais.

O que observar no chão?

Recomendação de conferência: observe o piso de aproximação, água ou óleo, circulação de veículos, portas, partes móveis, instalações elétricas e objetos que possam atingir quem sobe. Verifique espaço para se posicionar, alcançar as pegas e conectar o sistema previsto antes de entrar na zona de risco. Não suba desprotegido para investigar a própria segurança.

O ponto de conexão deve ser alcançável a partir da posição prevista no projeto e no procedimento. Essa é uma verificação de alcance e sequência de uso; não há neste tutorial uma altura universal para instalar esse ponto.

Fonte: NR-35, 35.5.5.1 e 35.6.11(a) · consultar documentos oficiais.

O primeiro degrau não tem uma medida única para toda aplicação

• Na via do Anexo III da NR-12, 13(i), a distância do piso à primeira barra não pode ultrapassar 0,55 m.
• No campo da NR-18, 18.8.6.2(i), esse limite é 0,40 m.
• O Anexo III da NR-35, 5.2.1.1, não fornece esse mesmo limite numérico. O projeto deve resolver o início da subida conforme a aplicação, sem importar automaticamente um valor de outra situação.

Boa prática: prever transporte de ferramentas sem comprometer a pega ou o equilíbrio. Na construção, o transporte adequado de materiais é exigido pela NR-18, 18.8.5, quando as mãos são necessárias como apoio.

03. Geometria, estrutura e espaço para o corpo

Requisitos de NR-35: a tabela abaixo se refere ao Anexo III, 5.2.1.1, observadas as regras de transição e os requisitos específicos de outras NRs.

Largura útil e largura da escada não devem ser confundidas. A alínea “b” citada usa o termo “largura”, sem explicitar ali as faces de medição. Identifique no projeto/norma técnica o critério e registre também o espaço efetivamente disponível para pés, corpo e equipamentos. Não desconte ou acrescente a espessura dos montantes por suposição.

Recomendação de engenharia: confira os intervalos ao longo de toda a subida e o espaço para os pés em cada degrau. Os suportes, tubulações e a linha instalada podem criar interferências. O afastamento mínimo da estrutura não é uma cota universal de espaço livre atrás das costas do trabalhador.

Resistência, degraus e fixações

Requisito de NR: a escada deve resistir às cargas e ter materiais/acabamentos que não causem lesões — Anexo III da NR-35, 5.1.2(a,b). O item 5.1.1 prevê certificação, fabricação conforme normas nacionais sob responsabilidade de profissional legalmente habilitado ou projeto por esse profissional com referência às normas nacionais. Para a fixa vertical, confira também o projeto do item 5.2.1.1(g) e sua transição.

• Projeto: definir material, perfis, espessuras, ligações, soldas, suportes, fixações, proteção contra corrosão e cargas aplicáveis. Não existe aqui receita universal de metalon, chapa ou chumbador.
• Conferência: comparar o que foi instalado com o projeto e procurar corrosão, trincas aparentes, deformações, folgas e rebarbas. Uma observação visual não comprova sozinha a resistência calculada.
• Degraus: conferir forma, pega e condição de aderência. Na via da NR-12, Anexo III, 13(k), as barras têm diâmetro ou espessura de 0,025 a 0,038 m, e 13(l) exige superfícies, formas ou ranhuras que previnam deslizamentos. Esse valor não é espessura de parede de tubo.
• Fixações na construção: a NR-18, 18.8.6.2(h), exige fixação na base, a cada 3 m e no topo. Isso não dimensiona o chumbador nem substitui o cálculo dos esforços.

A estrutura que recebe a ancoragem deve suportar os esforços aplicáveis. Uma fixação da escada não é automaticamente uma ancoragem de retenção de quedas.

Fonte: NR-35, Anexo II, 3.1.1, 3.2, 4.3 e 5; Anexo III, 5.1.1, 5.1.2 e 5.2.1.1; NR-12, Anexo III, 13; NR-18, 18.8.6.2 · consultar documentos oficiais.

Altura e plataformas de descanso

• NR-35, Anexo III, 5.2.1.2 a 5.2.1.2.2: acima de 10 m, plataformas de descanso; distância entre duas plataformas de no máximo 6 m; plataformas laterais ou basculantes, conforme a aplicação dos itens. Essa redação não deve ser usada isoladamente para autorizar um primeiro trecho de qualquer comprimento.
• Via do Anexo III da NR-12, 13(f,g): lance único com altura total máxima de 10 m; múltiplos lances com até 6 m entre plataformas e eixos paralelos separados por pelo menos 0,70 m.
• NR-18, 18.8.6.2(d,e,f,k): lance único até 10 m; até 6 m entre plataformas em múltiplos lances; plataforma com pelo menos 0,60 × 0,60 m e proteção prevista na norma; eixos paralelos separados por pelo menos 0,70 m.

Recomendação de engenharia: não trate mínimos dimensionais como garantia de espaço suficiente para a tarefa, os equipamentos ou o resgate. Verifique o conjunto e as condições de uso.

04. Proteção contra queda durante a subida

SPQ é o sistema de proteção contra quedas; SPIQ é a proteção individual. A NR-35 exige SPQ quando não for possível evitar o trabalho em altura e estabelece critérios de seleção e prioridade — 35.6.1 a 35.6.3.

Linha de vida com trava-quedas é sempre obrigatória?

Não se deve prescrever o mesmo equipamento para toda escada. Na escada vertical usada exclusivamente como acesso, o Anexo III da NR-35, 5.2.1.1.1, exige análise de risco específica para avaliar a necessidade de SPIQ, considerando finalidade, frequência de uso e características construtivas. Quando indicado, a seleção, inspeção, forma e limites de uso são estabelecidos por profissional qualificado ou legalmente habilitado em segurança do trabalho — 5.2.1.1.2. Consulte os prazos da Portaria 1.259/2026, art. 7º.

Cabo flexível ou trilho rígido?

Soluções possíveis de projeto: sistemas guiados em linha flexível ou rígida podem ser avaliados. Não são intercambiáveis: use o dispositivo, a linha, o engate do cinturão e os componentes especificados como compatíveis. O item 35.6.10 exige compatibilidade do trava-quedas guiado com a linha vertical e respeito ao comprimento máximo dos extensores indicado pelo fabricante.

Se houver possibilidade de queda com diferença de nível, não basta uma solução dimensionada apenas para restrição de movimentação: confira 35.6.8 e 35.6.8.1. Na retenção, o cinturão e o engate devem atender 35.6.9 e 35.6.9.1. Este tutorial não define diâmetro de cabo, espaçamento de ancoragens ou carga de projeto.

Quantas pessoas podem usar?

Requisito de NR: a escada de uso individual deve ser usada por uma pessoa de cada vez, salvo quando o fabricante ou projetista especificar uso simultâneo — Anexo III da NR-35, 5.1.3. Confira separadamente o limite de usuários do sistema contra quedas. Uma linha apta para mais usuários não aumenta automaticamente a capacidade de uso simultâneo da escada.

Há espaço para reter uma queda?

Zona livre de queda (ZLQ) é o espaço mínimo necessário abaixo do ponto de ancoragem, no caso de talabarte, ou abaixo dos pés do usuário, no caso de trava-quedas, para evitar choque com o solo, a estrutura ou outro obstáculo após uma queda — glossário da NR-35.

Requisito de NR: a análise de risco considera a distância de queda livre, o fator de queda, a zona livre de queda e a compatibilidade dos componentes — 35.6.11(b a f). O valor depende do sistema, da configuração e das instruções aplicáveis; não há neste tutorial um número universal de ZLQ. Recomendação de engenharia: conferir também o início da subida, onde há pouco espaço até o piso, e os possíveis choques laterais durante a transposição. Instalar uma linha não prova que a retenção será eficaz em todas as posições.

E a gaiola?

A gaiola não é uma comprovação automática de proteção suficiente nem uma dispensa da NR-35. Na via do Anexo III da NR-12, 13(c), há exigência de gaiola para altura superior a 3,50 m, iniciada a 2 m do piso; consulte o item completo, o 13.1 e a alternativa normativa do 1.6. Não transforme essa exigência específica em obrigação de gaiola para qualquer escada, nem remova uma existente sem avaliação do enquadramento.

Quando a pessoa executa uma tarefa apoiada na escada, há também uso como posto de trabalho. A regra de acesso exclusivo não se aplica automaticamente. Reavalie o meio de acesso e a proteção para a tarefa.

Fonte: NR-35, 35.5, 35.6 e Anexo III, 4.1 e 5.2.1.1; NR-18, 18.8.6.3; NR-12, Anexo III, 1.6 e 13; Orientação Técnica SIT nº 2/2023 · consultar documentos oficiais.

05. O ponto crítico: os últimos degraus

Perto do topo, a pessoa muda a posição das mãos, levanta o corpo acima do piso e transfere o peso para a plataforma. O sistema que funcionou durante a subida pode não proteger essa sequência se terminar cedo ou exigir desconexão em área exposta.

Recomendação de conferência do projeto: analise a posição dos pés, das mãos, do dispositivo guiado e do engate do cinturão em cada etapa. Verifique a borda, as travessas, a posição do portão, o espaço para o corpo e eventuais interferências do cabo ou trilho. Faça essa análise por desenho e método seguro; não use uma pessoa desprotegida como teste.

• O prolongamento dos montantes fornece possibilidade de pega, mas não substitui a proteção da borda.
• Uma travessa fixa na frente da saída pode obrigar a pessoa a escalar o guarda-corpo.
• Um poste, tubulação ou portão pode bloquear a passagem ou prender o conector.
• Uma linha que termina antes do ponto necessário pode deixar um trecho sem proteção.

Fonte: recomendações de análise do percurso baseadas em NR-35, 35.5.5.1, 35.6.2, 35.6.11 e Anexo III, 5.2.1.1(g) · consultar documentos oficiais.

06. Como sair da escada sem ficar desprotegido?

Requisito de NR: no SPIQ, o trabalhador deve permanecer conectado durante todo o período de exposição ao risco de queda — NR-35, 35.6.11(a). O projeto e o procedimento precisam resolver como isso acontece na saída, sem improviso.

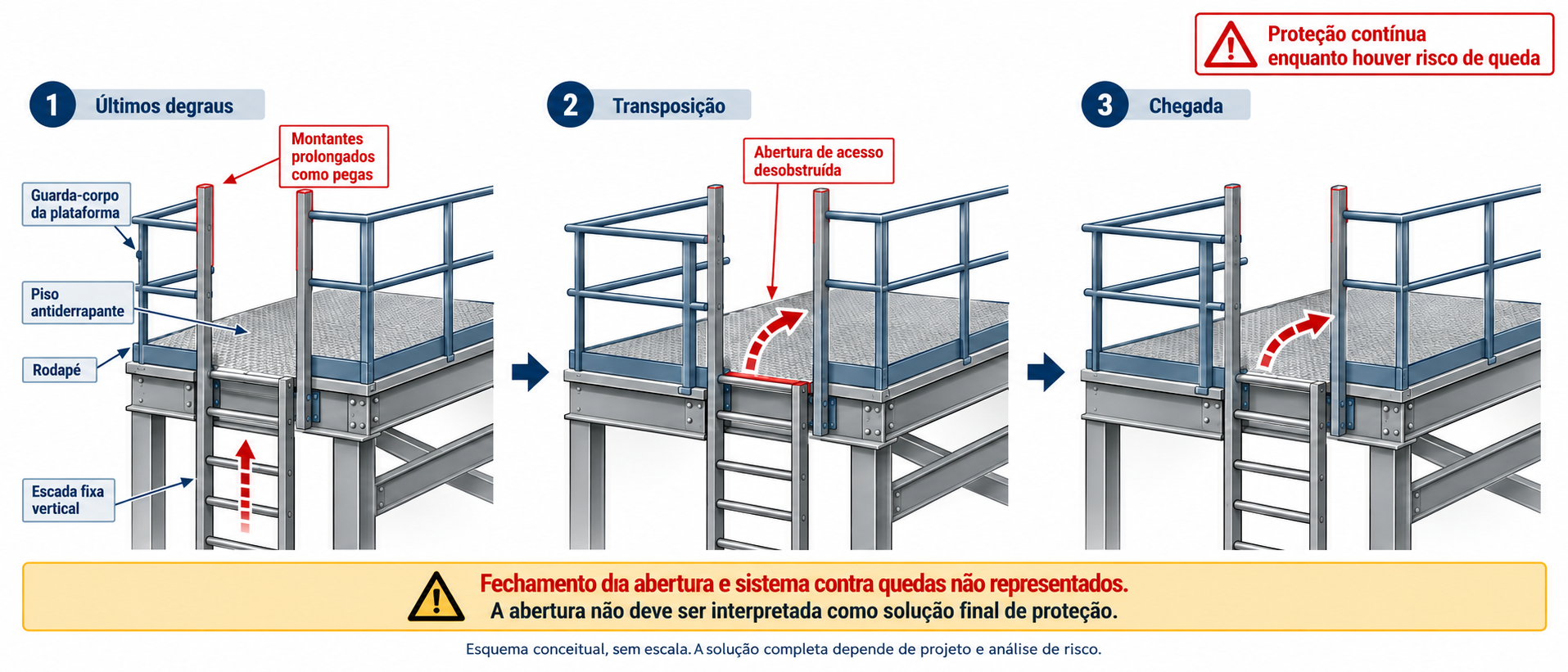

Entenda a passagem, passo a passoRecolher explicação+

Conceito de continuidade da proteção, sem escala e sem detalhamento de equipamentos. Não representa solução aprovada nem define uma manobra universal.

1. Ainda na escada: o sistema deve permanecer eficaz na posição dos últimos degraus; a pessoa precisa alcançar as pegas e a passagem previstas.
2. Durante a passagem: se ainda existe exposição à queda, mantenha a proteção prevista. Quando houver transferência entre sistemas, o projeto, a análise de risco e as instruções dos equipamentos devem definir a sequência e a compatibilidade. Não recomendamos conectar dois dispositivos arbitrariamente.
3. No piso superior: estar com os pés na plataforma não significa estar fora de risco. Avalie o vão de acesso, a borda e o percurso seguinte. A desconexão só pode ocorrer quando a exposição tiver cessado nas condições previstas no procedimento.

Soluções possíveis de projeto: continuidade do sistema guiado até uma posição protegida; transferência planejada para outro sistema compatível; ou configuração de proteção coletiva que elimine a exposição na saída. Nenhuma dessas descrições dispensa o projeto do sistema completo.

Se para conectar a próxima proteção for necessário primeiro se desconectar em área exposta, a transposição não está resolvida. O acesso deve ser revisto antes do uso.

Fonte: NR-35, 35.5.5.1, 35.6.2, 35.6.10, 35.6.11 e Anexo II, 5 · consultar documentos oficiais.

07. Chegada segura: pega, piso e proteção trabalhando juntos

Recomendação de engenharia: conferir a saída como um conjunto. A pega deve ser alcançável sem postura forçada; o piso precisa receber o trabalhador com apoio estável; a abertura deve ser compatível com sua passagem e seus equipamentos; o guarda-corpo deve proteger as bordas aplicáveis; o SPQ precisa cobrir qualquer exposição restante.

Portão de segurança

Solução possível de projeto: um portão com fechamento automático pode integrar o fechamento da abertura. Sua necessidade normativa, dimensões, sentido de abertura, resistência e funcionamento devem ser confirmados na norma técnica aplicável e no projeto. Avalie se o movimento empurra a pessoa para o vão, exige soltar a proteção ou cria esmagamento e aprisionamento.

Não atribuímos à NR-35 uma obrigação universal de portão ou de um modelo específico. Uma corrente removível ou uma travessa fixa também não deve ser aceita como equivalente sem verificar a referência adotada.

Guarda-corpo, travessa intermediária e rodapé

Requisito de NR, conforme aplicação: na via da NR-12, confira o Anexo III, 7 a 10, inclusive exceções e condições particulares. O item 7.2 dispensa a escada marinheiro do item 7; isso não autoriza deixar a plataforma de chegada sem a proteção que lhe cabe.

Na construção, a plataforma de descanso remete à proteção do 18.9.4.1 ou 18.9.4.2 por meio do 18.8.6.2(f). A seguir, exemplos das diferenças; a tabela não é um projeto completo de guarda-corpo.

Além das alturas, verifique resistência, fixações, fechamento dos vãos e risco de queda de objetos. Na NR-18, 18.9.4.2(a a d), há exigências de cargas, deflexão e fechamento; na NR-12, consulte também 7(a,b) e 8. Não dimensione tubos apenas com a tabela de alturas.

Piso e percurso depois da saída

Recomendação de conferência: procurar vãos, desníveis, piso solto ou escorregadio, drenagem insuficiente, objetos e interferências. Em cobertura, não presumir que a telha suporte pisada. Definir no projeto o percurso e os apoios até a área de trabalho.

Requisito de NR: as condições de resgate e emergência devem ser planejadas. A equipe, os recursos e os meios de acesso precisam ser compatíveis com a ocorrência prevista; uma abertura que deixa passar o trabalhador em operação pode não resolver o resgate.

Fonte: NR-35, 35.5.5.1 e 35.7; NR-12, Anexo III, 5 e 7 a 10; NR-18, 18.8.6.2(f) e 18.9.4.1 a 18.9.4.2 · consultar documentos oficiais.

08. Erros que a conferência precisa procurar

Exemplos de risco e recomendações de conferência, não uma lista exaustiva de não conformidades:

• Saída bloqueada: travessa, rodapé improvisado, tubulação ou poste atravessando a passagem.
• Proteção interrompida: cabo ou trilho termina antes de a pessoa alcançar posição protegida.
• Engate improvisado: prender o sistema em degrau ou guarda-corpo sem verificar se foi projetado para isso.
• Peças incompatíveis: trava-quedas que encaixa fisicamente na linha, mas não pertence à combinação especificada.
• Mínimo dimensional tratado como solução completa: medir os degraus e ignorar espaço para o corpo, pegas, piso e transposição.
• Gaiola usada como justificativa automática: dispensar análise e proteção sem verificar NR-35 e exigências específicas.
• “Laudo vigente” usado para ignorar dano: continuar usando uma instalação após corrosão, impacto, alteração ou defeito sem reavaliação.
• Resgate deixado para depois: permitir acesso sem resposta de emergência compatível com o local.

Fonte: NR-35, 35.5.5.1, 35.6.6, 35.6.10, 35.6.11, 35.7 e Anexo III, 5.1.4 · consultar documentos oficiais.

09. Inspeção e checklist técnico

Roteiro de apoio à inspeção técnica: para cada item, registrar evidência, medida quando aplicável, referência e resultado: conforme, não conforme, não aplicável justificado ou não verificado. As caixas abaixo são um lembrete temporário; não salvam dados, não emitem laudo e não liberam uso.

Qual é o prazo de cada inspeção?

• Escada fixa vertical — inspeção inicial e periódica: a frequência deve ser definida no procedimento operacional, considerando as condições estruturais, a frequência e a criticidade de uso (o risco envolvido) e o modelo construtivo. Esses itens da NR-35 não fixam um número único de meses para todas as escadas. Referência: Anexo III, 5.1.2(c) e 5.2.1.4.
• SPIQ — inspeção inicial, rotineira e periódica: a inicial ocorre entre o recebimento e a primeira utilização; a rotineira, antes do início dos trabalhos; a periódica deve ocorrer pelo menos uma vez a cada 12 meses. O intervalo pode precisar ser menor conforme o tipo e a frequência de uso ou a exposição a agentes agressivos. Referência: 35.6.6 a 35.6.6.3.
• Sistema de ancoragem — inspeção inicial e periódica: a inicial ocorre após instalação, alteração ou mudança de local. A periódica deve seguir o procedimento, os projetos, as instruções do fabricante e as normas aplicáveis, com intervalo não superior a 12 meses. Referência: Anexo II, 4.1 a 4.1.2.

Então o laudo da escada vale por um ano?

Não se pode afirmar isso como regra geral da NR-35. Periodicidade de inspeção não é garantia de segurança até uma data de vencimento. O intervalo definido para a escada precisa estar fundamentado nas condições da instalação e nos critérios do procedimento. Não copie automaticamente os 12 meses do SPIQ ou da ancoragem para a estrutura da escada.

Defeitos que possam comprometer o desempenho exigem retirada de uso. Não espere a próxima inspeção programada. Quando reparada, a escada só deve ser liberada após inspeção do responsável.

Referência: Anexo III, 5.1.4 a 5.1.4.1.1. Consulte também os requisitos específicos de outras normas aplicáveis à instalação e as fontes oficiais.

Registro e recusa do SPIQ: a NR-35, 35.6.6.4, exige registro das inspeções iniciais, periódicas e rotineiras com elementos recusados. Pelo 35.6.6.5, elementos com defeitos, degradação, deformações ou impacto de queda devem ser inutilizados e descartados, salvo restauração prevista em norma técnica e conforme o fabricante. Não basta “olhar e continuar usando” após uma queda.

10. A chegada faz parte da escada

A segurança da escada não termina no último degrau. A chegada faz parte do sistema de acesso.

Uma conferência completa começa no piso inferior e termina apenas quando o trabalhador alcança o destino com os riscos controlados. Medidas, estrutura, proteção, transposição e resgate precisam funcionar juntos. Se algum trecho depende de improviso, o sistema de acesso ainda precisa de revisão.

Fontes e limites desta edição

• NR-35 consolidada no MTE: texto consultado inclui a Portaria 1.259/2026, apesar de “2025” no nome do arquivo.
• NR-12, Anexo III — meios de acesso: confira o item 1.6 e a aplicação dos demais itens citados.
• NR-18 — escadas e proteção contra quedas: itens 18.8 e 18.9, no seu campo de aplicação.
• Portaria MTE 1.259, de 15/07/2026: alterações da NR-35 e transição.
• Orientação Técnica SIT nº 2/2023: escadas de máquinas, NR-12 e NR-35. Documento anterior ao Anexo III da NR-35; não substitui as alterações posteriores.
• ISO 14122-4:2016 — ficha oficial: escadas fixas de acesso a máquinas. A ficha consultada informa edição publicada e revisão em desenvolvimento; não foi usada como acesso ao texto integral nem como prova de adoção ABNT.

Revisão das fontes em 28/09/2026. A revisão documental deste tutorial não equivale a inspeção de campo, projeto, ART ou aprovação profissional de uma instalação.
