Linha de vida horizontal: materiais, montagem e inspeção.

01. Primeiro: impedir a queda ou reter a queda?

Imagine a manutenção de uma cobertura. Um sistema pode limitar o alcance do trabalhador para que ele não chegue à borda; outro permite exposição à queda e precisa detê-la. Parecem semelhantes numa fotografia, mas têm funções diferentes.

Requisito — NR-35, 35.6.8 e 35.6.8.1: se a análise de risco identificar possibilidade de queda com diferença de nível, o dimensionamento precisa considerar retenção de queda. Não classifique como restrição apenas porque o cabo fica longe da borda.

A NR-35 se aplica a atividades acima de 2 m do nível inferior com risco de queda — 35.2.1. No planejamento, priorizam-se evitar o trabalho em altura e eliminar o risco — 35.5.2. A escolha de proteção individual deve respeitar 35.6.3; instalar uma linha não substitui automaticamente uma proteção coletiva viável.

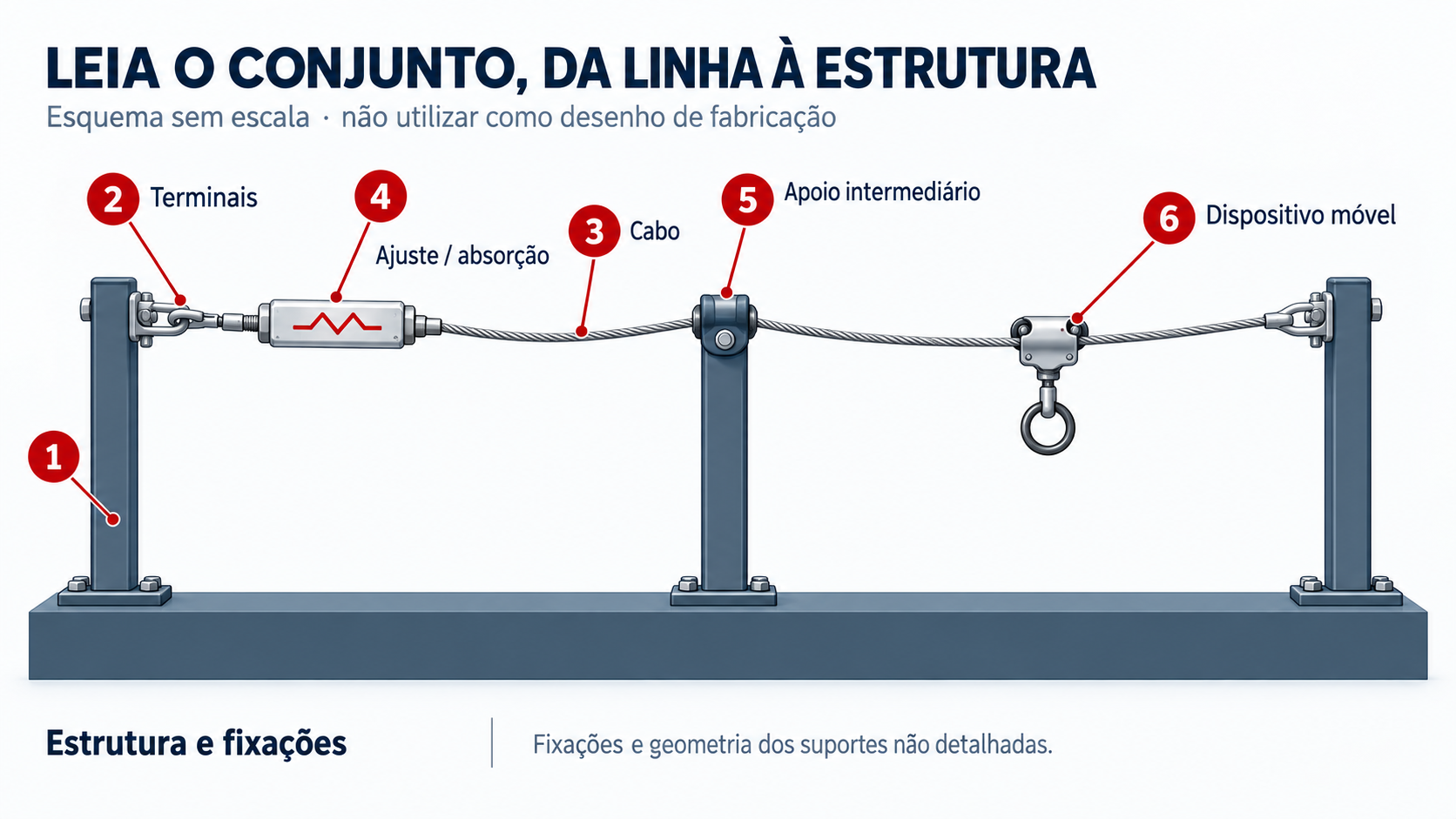

02. Conheça as peças e o caminho das cargas

Este aprofundamento trata da linha horizontal flexível de cabo. No sistema rígido, o percurso utiliza um elemento rígido, como um trilho, e outro conjunto de peças. Não troque um pelo outro conservando o mesmo detalhe de montagem.

Observe o caminho do esforço: ligação do trabalhador → dispositivo móvel → cabo → terminais e apoios → fixações → estrutura. Uma peça aparentemente robusta não compensa uma ligação não verificada.

Toque no nome da peça para abrir sua explicação.

03. Materiais: veja uma especificação real

Exemplo de fabricante, não requisito da NR: manual 3M 5908262, revisão E, © 2022, disponível no endereço oficial consultado em 28/09/2026. Confirmar com o fabricante a revisão aplicável ao produto fornecido.

Consultar o exemplo no manual oficial da 3M — Tabela 1. A referência estrangeira de produto não comprova, por si, atendimento às exigências brasileiras da instalação.

Como transformar isso em um pedido de material

Pedido incompleto: “comprar cabo de 8 mm e acessórios”. Pedido conferível: identificação do sistema e desenho, revisão, código de cada componente, material e características especificadas, quantidade e documentos de rastreabilidade. Essa organização é uma recomendação prática da VHE.

Boa prática: registre dúvidas de material antes de cortar, furar ou soldar. Quando faltar uma especificação, solicite sua definição; não preencha a lacuna com o padrão de outra obra.

04. Por que não há um vão ou cabo universal?

Em uma linha flexível, a deformação durante uma queda interfere no espaço necessário para detê-la. Uma linha visualmente esticada não comprova que essa distância será pequena. O guia técnico da CBIC de 2025 trata especificamente do projeto de linhas horizontais flexíveis; não é receita para qualquer instalação.

Requisito — Anexo II, 5.1 e 5.1.1: projeto e especificações devem identificar estruturas, dispositivos e fixações e considerar impactos simultâneos ou sequenciais, esforços nas partes e zona livre de queda.

Recomendação de conferência: encontre no projeto o vão entre apoios, tipo e dimensão da linha, pré-tensionamento quando previsto, terminais, eventuais absorvedores e número de usuários. Se faltar informação, não complete com uma medida encontrada em outra obra. O limite de 6 kN de 35.6.7 refere-se ao impacto transmitido ao trabalhador; não é uma carga universal de projeto para cada poste.

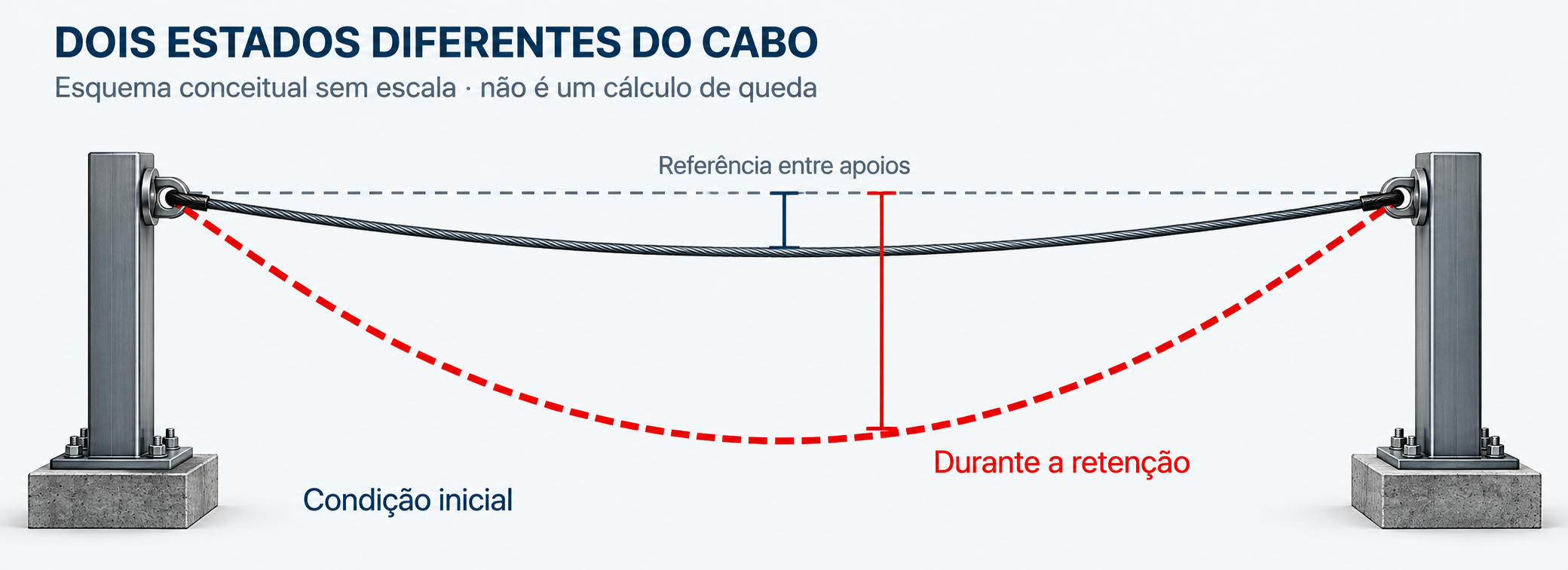

05. Flecha do cabo: não confunda ajuste inicial com queda

A flecha inicial descreve o afastamento do cabo em relação à linha entre os apoios antes da queda, na condição inicial especificada. A deformação durante a retenção é outro estado e interfere no espaço necessário abaixo do trabalhador. O guia CBIC de 2025 alerta para a confusão entre flecha inicial e máxima.

Conferência proposta: localizar no projeto e no manual a condição de regulagem — tensão ou flecha inicial, conforme o sistema —, método de medição e tolerâncias. Registrar condição observada e instrumento utilizado, quando previsto. Não determinar a regulagem puxando o cabo “até ficar reto”.

Não há neste tutorial percentual de flecha para aplicar a toda linha. O próprio guia diferencia modelos de cálculo e sistemas com absorção. Uma porcentagem retirada de um exemplo não substitui os dados do conjunto instalado.

Fonte complementar: CBIC, 2025 — seção “Condição inicial — diagrama inicial da linha de vida”.

06. Ancoragens e trabalhadores: qual é o limite da linha?

Requisito — NR-35, Anexo II, 5.1.1: o dimensionamento considera impactos simultâneos ou sequenciais, esforços nos elementos e zona livre. Portanto, não se obtém a quantidade de usuários dividindo a resistência de ruptura do cabo pelo peso de uma pessoa.

Ancoragens por linha

Marque na planta o início, o fim, os apoios intermediários e as mudanças de direção. Uma linha com várias peças não possui automaticamente várias vagas. Também não existe uma regra geral de “um poste por trabalhador”. Quantidade, posição e função dos apoios são definições do sistema e do projeto.

Pessoas por sistema, por vão e por dispositivo

Boa prática de conferência: procure separadamente o limite total do sistema, o limite por vão quando estabelecido e o limite do dispositivo móvel. Verifique também massa admissível e equipamentos previstos. A autorização precisa respeitar todos os limites aplicáveis ao mesmo tempo.

Exemplo fictício, somente para interpretar limites: um documento poderia permitir duas pessoas no sistema e apenas uma em determinado vão. Nesse caso, as duas não poderiam ocupar aquele vão simultaneamente. Os números deste exemplo não autorizam nenhuma instalação.

Se a equipe aumentar ou o trabalho mudar de posição, não acrescente usuários somente porque existem mais conectores disponíveis. Encaminhe a alteração para avaliação antes da utilização.

07. Identificação: a placa precisa conversar com o projeto

Requisito — Anexo II, 3.2.1: a ancoragem estrutural deve ter marcação com identificação do fabricante, lote/série ou outra rastreabilidade e número máximo de trabalhadores simultâneos ou força máxima aplicável. Essa alternativa de marcação não permite presumir um número de usuários.

Como organização adicional, a VHE recomenda uma identificação operacional do sistema ligada à planta, ao projeto e aos registros de inspeção. A ficha abaixo é um exemplo de campos, não uma placa normativa pronta para instalar.

Conferência proposta: compare o código da placa, o trecho no desenho e o relatório. Se a placa diz LV-H-02 e o documento é de outra linha, a documentação não foi vinculada corretamente. Um QR Code pode facilitar o acesso, mas não substitui marcações exigidas nem deve levar a documento de outro sistema.

08. A linha acompanha o trabalho real?

Trace o caminho desde o acesso até cada ponto de manutenção. Uma linha junto à cumeeira não demonstra, sozinha, que bordas, claraboias e trechos frágeis estejam controlados. Um deslocamento lateral em relação ao ponto de retenção pode produzir movimento pendular e colisões.

Requisito — 35.6.11 e 35.6.11.1: avaliar conexão durante a exposição, queda livre, fator de queda, zona livre e compatibilidade, evitando colisão com estrutura inferior. A AR de 35.5.5.1 também considera entorno e riscos adicionais.

Boa prática de projeto: representar em planta as áreas alcançáveis, os obstáculos e as transferências entre trechos. A passagem por apoios deve seguir a solução prevista; não ensine a soltar o conector para contornar um poste sem proteção durante a exposição.

09. Permanente e temporária têm responsabilidades

Requisito — Anexo II, 4.3: o sistema permanente precisa de projeto e instalação sob responsabilidade de profissional legalmente habilitado. A instalação deve ser realizada por trabalhadores capacitados — 4.1.

No temporário, verificar a compatibilidade em cada local. Os pontos de fixação são definidos por profissional legalmente habilitado ou selecionados por trabalhador capacitado seguindo procedimento elaborado por esse profissional; a organização autoriza formalmente esse trabalhador — 4.2 e 4.2.1. Temporário não significa prender onde parecer resistente.

As marcações da ancoragem estrutural devem permitir rastreabilidade e identificar o máximo de trabalhadores simultâneos ou a força máxima aplicável — 3.2.1. Não confunda essa alternativa de marcação com liberação para um número arbitrário de usuários.

10. Da fabricação à entrega: o que conferir

Roteiro de conferência proposto pela VHE. A sequência de montagem, os ajustes e os ensaios são os definidos para a instalação e o produto.

1. Antes da fabricação: confirmar desenho e revisão, lista de materiais, local de fixação e identificação de cada suporte. Separar detalhes que ainda dependem de definição.
2. Na oficina: comparar peças com o desenho antes de encobrir as uniões. Registrar dimensões e controles previstos. Uma camada de tinta não serve como comprovação da solda.
3. Antes de instalar: conferir a estrutura real, acesso de montagem e proteção da equipe. Não utilizar como proteção uma linha ainda em montagem ou sem liberação.
4. Durante a instalação: registrar elementos efetivamente usados, localização, regulagens e verificações previstas. Torque, ferramenta, prensagem e tensionamento precisam corresponder ao procedimento aplicável; não são números universais.
5. Na entrega: comparar o executado com o projeto. Se houve alteração de apoio, vão, percurso ou componente, encaminhar para avaliação e atualizar a documentação antes da liberação.

11. Inspeção e resposta a emergências

Inspeção não é apenas uma etiqueta com data.

Requisito — NR-35, 35.6.6 a 35.6.6.5: o SPIQ tem inspeção inicial, rotineira antes dos trabalhos e periódica pelo menos uma vez a cada 12 meses; o intervalo pode precisar ser menor. Devem ser registradas as iniciais, periódicas e rotineiras com recusa de componentes.

Ancoragem — Anexo II, 4.1.1 e 4.1.2: inspeção inicial após instalação, alteração ou mudança de local; periódica com intervalo não superior a 12 meses, segundo procedimento, projeto e instruções aplicáveis. Isso não cria uma garantia de funcionamento por um ano.

Elementos do SPIQ com defeitos, degradação, deformações ou que sofreram impacto de queda devem ser inutilizados e descartados — 35.6.6.5. A exceção é a restauração prevista em norma técnica nacional ou, na sua ausência, internacional, e de acordo com as recomendações do fabricante. Não basta recolocar o componente em uso após uma conferência visual. O resgate deve ser planejado — 35.7.

12. Inspeção por componente: onde olhar e como registrar

Inspeção exige identificação, critérios e registro. Não é apenas verificar se o cabo está esticado.

Exemplo documentado: a Tabela 2 do manual 3M citado verifica identificação, dispositivo móvel, absorvedor, tensionamento, cabo e apoios. No cabo, considera cortes, dobras, arames rompidos, abertura das pernas, respingos de solda, corrosão e abrasão. Seus limites específicos de rejeição não devem ser transferidos a outro produto. Consulte a tabela completa para o modelo instalado.

A tabela abaixo é um roteiro de registro da VHE, não uma lista autônoma de aceitação. Vincule cada verificação ao projeto, procedimento ou manual correspondente. Fotografias ajudam a localizar ocorrências, mas não comprovam resistência.

Um registro útil, em vez de apenas “não conforme”

Exemplo fictício de anotação: “Sistema LV-H-01, trecho entre S02 e S03, ocorrência junto ao terminal: condição fotografada na imagem 04; uso bloqueado para avaliação segundo o manual identificado no registro; responsável comunicado”. Acrescente data, identificação de quem inspecionou, critério aplicado, providência e rastreabilidade da decisão final.

Visual, dimensional ou ensaio?

Recomendação de planejamento: separar observações visuais, medições e verificações que exigem procedimento específico. O checklist não cria obrigação de ensaio de carga em toda inspeção. Quando um ensaio for aplicável, método, carga, instrumentação e aceitação precisam ser definidos pela referência competente; não teste a linha suspendendo uma carga improvisada.

Ver Tabela 2 do manual de exemplo — inspeção por componente.

13. Três erros que uma foto pode esconder

Proteção contínua enquanto houver risco de queda.

14. Conferência antes da liberação

Recomendação de conferência. As marcações não são salvas e não emitem aprovação.

15. Fontes e limites

NR-35 — texto consolidado oficial do Ministério do Trabalho e Emprego. Apesar do nome do arquivo mencionar 2025, a capa consultada inclui a Portaria MTE nº 1.259/2026. Cada seção identifica os itens utilizados.

CBIC — Guia de projeto de sistema de ancoragem baseado em linha de vida horizontal flexível, 2025: referência técnica complementar. O guia identifica a NBR 16325-2:2024 para dispositivos tipo C. O texto integral da NBR não foi utilizado para prescrever dimensões neste tutorial; requisitos de produto e edição aplicável devem ser verificados no projeto.

Como ler: requisito é obrigação no campo de aplicação indicado; recomendação de conferência é orientação prática da VHE; desenho é explicação conceitual. Este tutorial não é projeto executivo, não fornece dimensionamento universal e não autoriza uso de uma instalação.

Exemplo de produto: 3M, manual 5908262 Rev. E, © 2022, Tabela 1 (pp. 7–8) e Tabela 2 (p. 14). O manual ilustra como uma especificação pode ser documentada. Não representa recomendação comercial, comprovação de conformidade brasileira nem intercambiabilidade com sistemas de outros fabricantes.

Limite documental: não foram confirmados nesta consulta os textos integrais e a vigência de todas as NBRs de produto e projeto aplicáveis. Para esses requisitos: Não confirmado na fonte consultada — requer verificação. As orientações identificadas como roteiro ou boa prática são propostas de conferência da VHE.
