Linha de vida em escada fixa: instalação, transposição e inspeção.

01. Toda escada precisa da mesma solução?

Não. Este tutorial trata da aplicação de um sistema de retenção com linha vertical quando ele é selecionado para uma escada fixa de uso individual. Não trata de escadas de circulação coletiva nem prescreve uma linha para toda escada.

Texto atual — NR-35, Anexo III, 5.2.1.1(f) e 5.2.1.1.1 a 5.2.1.1.4: o anexo prevê proteção contra quedas e, para escadas utilizadas exclusivamente como acesso, análise de risco específica para avaliar a necessidade de SPIQ, considerando finalidade, frequência e características construtivas. Quando indicado, sua seleção, inspeção, forma e limites de uso são estabelecidos por profissional qualificado ou legalmente habilitado em segurança do trabalho.

A redação consultada incorpora alterações de julho de 2026 e remete ao art. 7º da Portaria MTE nº 1.259/2026 para prazos de implementação de determinados itens. Os prazos e o enquadramento temporal da sua instalação precisam ser conferidos no ato oficial; não se presume aplicação imediata uniforme nem dispensa geral. A análise de risco permanece central ao planejamento — 35.5.5 e Anexo III, 4.1.1.

02. Antes de comprar: levante a escada existente

Roteiro de levantamento proposto pela VHE: reunir as informações abaixo para o responsável selecionar e detalhar o sistema. A inspeção visual não substitui a avaliação da resistência.

Se faltam desenho ou dados de material, registre a lacuna e encaminhe à avaliação técnica. Não deduza espessura de parede de tubo pela aparência externa nem copie a solução de outra escada.

03. Leia a instalação por componentes

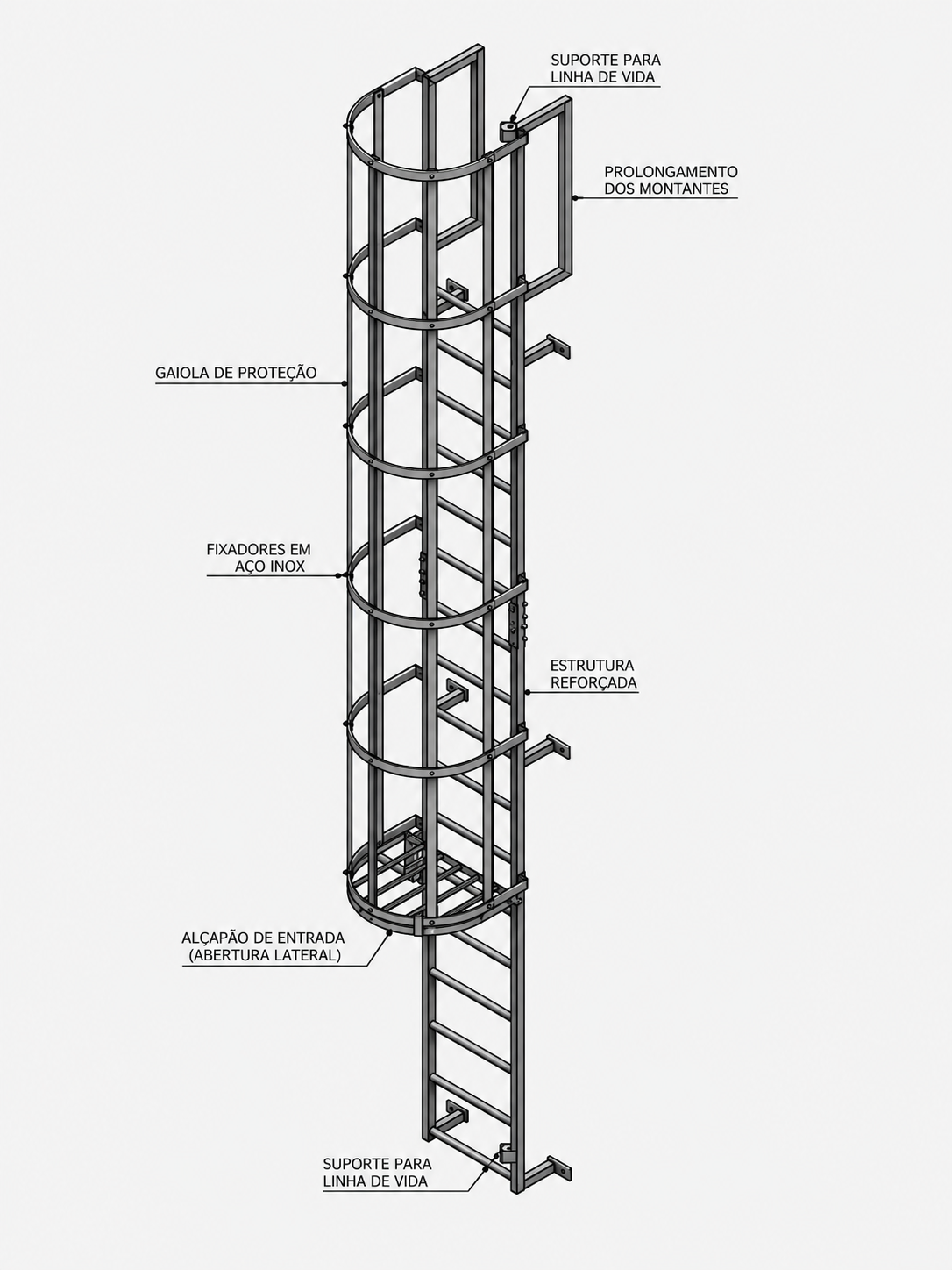

A imagem apresenta a estrutura da escada, a gaiola, o alçapão e suportes indicados para linha de vida. O cabo, o trava-quedas e o esticador não estão detalhados. Abra as explicações abaixo para conferir as funções do sistema completo.

04. A conexão precisa ser alcançável

Entenda o desenhoRecolher explicação+

O quadro é um roteiro de análise, não uma instrução para manobrar conectores. O método de conexão e transferência depende do projeto, do sistema escolhido e do treinamento. Cada transição precisa ser avaliada antes do uso.

Uma linha que começa muito acima do acesso pode obrigar o trabalhador a subir desprotegido para alcançá-la. Uma entrada mal posicionada pode exigir que ele se incline para fora da área protegida.

Requisito — 35.6.11(a): a análise do SPIQ deve considerar que a conexão seja mantida durante todo o período de exposição ao risco de queda. Boa prática de projeto: desenhar a aproximação e o ponto de entrada no sistema, verificando também a zona livre junto ao piso. Não definir uma altura universal de início sem conhecer o equipamento.

05. Materiais: comprar pelo conjunto, não pela aparência

Exemplo de fabricante, não medida normativa: o Apêndice A do manual 3M Lad-Saf 5908282, revisão Q, © 2025, lista cabos de 9,5 mm em construções 1×7 e 7×19, galvanizados ou inoxidáveis, com códigos distintos. Isso não autoriza substituir um pelo outro nem prescreve 9,5 mm para toda escada. O modelo do trava-quedas e a configuração precisam ser compatíveis.

Exemplo específico de instalação: a seção 3.2 do mesmo manual diferencia formatos e dimensões de degraus compatíveis e informa que degraus ocos podem necessitar de suportes internos próprios. A solução depende do suporte selecionado; não se deve esmagar um tubo apertando uma abraçadeira até “ficar firme”.

As seções 3.3 e o Apêndice A distinguem suportes convencionais, prolongados e telescópicos. Seus requisitos não são intercambiáveis. Consulte a revisão aplicável ao modelo adquirido e a avaliação da instalação no Brasil.

06. A escada e a linha precisam ser avaliadas juntas

Prender um suporte em um degrau não comprova que esse degrau e suas ligações resistam à solicitação do sistema. O caminho da carga deve ser conhecido: suporte, escada ou estrutura independente, fixações e estrutura da edificação.

Requisito, quando aplicável — Anexo III, 5.2.1.1(g): a escada fixa vertical deve possuir projeto elaborado por profissional legalmente habilitado, considerando dimensões, resistências, segurança dos acessos e SPQ selecionado.

Atenção às escadas existentes: o art. 2º da Portaria MTE nº 1.680/2025, com redação dada pelo art. 6º da Portaria nº 1.259/2026, estabelece exceção para determinados requisitos, incluindo a alínea (g), conforme o enquadramento de escadas já instaladas e projetos já aprovados, contratados ou em execução na data de corte indicada no ato. O responsável deve conferir esse enquadramento e a documentação das datas; não se deve exigir retroativamente essa alínea de toda escada sem essa verificação.

Essa exceção não comprova a resistência da escada para receber uma linha de vida nem dispensa a avaliação dos riscos. Para o sistema de ancoragem, permanecem aplicáveis os requisitos pertinentes do Anexo II, incluindo resistência da estrutura e responsabilidade técnica.

Recomendação de conferência: comparar a posição dos suportes com o projeto e verificar interferências com pés, mãos, corpo e equipamento. Não furar ou soldar a escada existente sem avaliar a alteração. Este tutorial não fornece uma chapa padrão para adaptar qualquer escada.

07. Alinhamento, guias e tensionamento

Recomendação de conferência: localizar no manual e no projeto os critérios do conjunto escolhido. A linha vertical não é regulada pela flecha de uma linha horizontal.

1. Alinhamento: comparar posições superior, intermediárias e inferior com o detalhamento. Verificar interferências com pés, mãos e percurso do trava-quedas.
2. Guias: conferir modelo, quantidade, posição e forma de passagem prescritos. Não transplantar o espaçamento de outro produto.
3. Regulagem: verificar o método e o indicador ou medição exigidos pelo fabricante. Registrar o resultado e o critério usado.
4. Fixações: conferir aperto e método de controle especificados. Quando houver torque prescrito, identificar ferramenta e registro; não inventar um torque universal.
5. Divulgação de pendências: divergências devem ser tratadas antes da liberação. Não compensar desalinhamento aumentando a tensão.

Na manutenção, não alterar a posição de uma guia ou a regulagem para resolver um enrosco sem identificar a causa e seguir o procedimento aplicável.

08. Subida, descida e passagem por guias

Requisito — 35.6.10: observar compatibilidade do trava-quedas com a linha e limites de extensores. Não trocar o trava-quedas por outro modelo apenas porque ambos correm no cabo. Consulte o tutorial do sistema vertical.

Guias intermediárias, entradas, saídas e batentes têm funções próprias. A passagem deve ser a prevista pelo fabricante, sem retirar um componente de segurança para facilitar a subida.

Recomendação de conferência: verificar se o usuário consegue percorrer os lances com o equipamento indicado, sem colisões ou enroscos. A quantidade de pessoas na escada e a capacidade simultânea da linha são limites diferentes; atender a um não comprova atendimento ao outro. O Anexo III, 5.1.3, trata do uso individual, salvo especificação de uso simultâneo pelo fabricante ou projetista.

09. Quantas pessoas podem usar a escada e a linha?

Conferir separadamente capacidade da escada, capacidade do sistema de ancoragem, limite do trava-quedas e restrições de ocupação de cada trecho. O uso só pode respeitar a combinação desses limites, não apenas o maior valor de uma etiqueta.

O Anexo III, 5.1.3, já citado, trata do uso individual da escada, com a ressalva de especificação de uso simultâneo pelo fabricante ou projetista. Essa especificação, sozinha, não define a capacidade da linha.

Roteiro proposto: registrar massa permitida conforme manual, número simultâneo de usuários, eventual separação entre pessoas, ocupação dos patamares e configuração de resgate prevista. Quando um limite não estiver documentado, não preenchê-lo por estimativa.

Exemplo fictício: uma linha identificada para dois usuários não autoriza dois trabalhadores simultâneos em uma escada cujo uso foi definido como individual. Tampouco permite dois trava-quedas ligados ao mesmo ponto sem previsão.

Não dividir a resistência de ruptura do cabo pelo peso de uma pessoa para calcular a lotação. A retenção de uma queda envolve esforços dinâmicos e o comportamento do conjunto.

10. O último degrau não encerra o risco

A transposição é a passagem entre a escada e o piso de chegada. Nesse trecho, o trabalhador pode precisar mudar sua posição e o sistema de proteção utilizado. A presença de uma plataforma não demonstra que a chegada esteja protegida.

Requisito — 35.6.11(a): manter a conexão ao SPIQ durante a exposição. Boa prática de projeto: representar o alcance dos pontos de conexão, a área de apoio e o movimento necessário para a transferência, mantendo proteção enquanto houver risco de queda.

Não orientar “solte ao chegar no topo” nem “use sempre dois talabartes” como receita universal. A transferência exige solução compatível, prevista no projeto e no procedimento, sem uma fase desprotegida. A proteção da borda e da abertura de acesso também precisa ser resolvida; o prolongamento de um cabo, sozinho, não fecha a abertura.

O que o desenho de chegada precisa resolver

• Posição do trabalhador e alcance dos dispositivos antes de sair da escada.
• Compatibilidade da proteção durante a mudança entre sistemas, quando houver.
• Apoio para mãos e pés e espaço para o corpo e os equipamentos.
• Proteção da abertura e da borda e acesso ao percurso seguinte.
• Condição para retornar do patamar e iniciar a descida protegido.

O prolongamento do suporte não deve ser escolhido só para “passar do telhado”. Deve corresponder à solução especificada e às condições de transferência. Um guarda-corpo ou pega não se torna ancoragem pela proximidade da saída.

11. Da fabricação à entrega: o que conferir

Roteiro de controle proposto pela VHE: complementa os documentos do sistema; não substitui a sequência de montagem do fabricante.

1. Antes da fabricação: desenho identificado e revisado, lista de materiais, detalhes de ligação e avaliação da estrutura receptora.
2. Na fabricação das peças previstas: rastrear material e medidas; conferir furos, soldas e acabamento conforme especificação. Não fabricar cópia de trava-quedas ou dispositivo proprietário.
3. Antes de subir: planejar a proteção dos instaladores e o resgate. Não contar como disponível com a linha que ainda está sendo instalada.
4. Na montagem: conferir posição, modelo de cada peça, fixações, regulagem, percurso e ausência de interferências, seguindo a documentação aplicável.
5. Na entrega: registrar inspeção inicial, divergências e correções; disponibilizar desenho como instalado, manuais, identificação, limites e procedimentos.

Uma verificação funcional deve seguir o método prescrito, em condição protegida. Não provocar queda nem pendurar carga improvisada para testar a instalação. Se ensaio for aplicável, método, responsabilidade e critério precisam estar definidos.

12. Escada, ancoragem e equipamentos: inspeções distintas

Inspeção não é apenas uma etiqueta com data.

Requisito — NR-35, 35.6.6 a 35.6.6.5: o SPIQ tem inspeção inicial, rotineira antes dos trabalhos e periódica pelo menos uma vez a cada 12 meses; o intervalo pode precisar ser menor. Devem ser registradas as iniciais, periódicas e rotineiras com recusa de componentes.

Ancoragem — Anexo II, 4.1.1 e 4.1.2: inspeção inicial após instalação, alteração ou mudança de local; periódica com intervalo não superior a 12 meses, segundo procedimento, projeto e instruções aplicáveis. Isso não cria uma garantia de funcionamento por um ano.

Elementos do SPIQ com defeitos, degradação, deformações ou que sofreram impacto de queda devem ser inutilizados e descartados — 35.6.6.5. A exceção é a restauração prevista em norma técnica nacional ou, na sua ausência, internacional, e de acordo com as recomendações do fabricante. Não basta recolocar o componente em uso após uma conferência visual. O resgate deve ser planejado — 35.7.

Escada — Anexo III, 5.1.2(c), 5.1.4 e 5.1.4.1.1: inspeções inicial e periódica, retirada de uso quando houver defeitos que comprometam o desempenho e inspeção do responsável para liberação após reparo. Esses itens não estabelecem um prazo anual universal para a escada. Não transfira automaticamente o intervalo do SPIQ para a estrutura da escada.

Requisito específico — Anexo III, 5.2.1.4: as condições de segurança da escada fixa vertical devem ser verificadas periodicamente, segundo critérios definidos no procedimento operacional, considerando as condições estruturais, a frequência e a criticidade de uso e o modelo construtivo. O procedimento precisa estabelecer os critérios para essa verificação; não basta deixar a periodicidade sem definição.

O resgate precisa considerar trabalhador suspenso junto à escada, obstruções e acesso da equipe. Não basta registrar um telefone sem avaliar como a resposta será executada — 35.7.

13. Inspeção em campo: observe, registre e trate

INSPEÇÃO: escada, ancoragem e SPIQ precisam de critérios próprios e registros rastreáveis.

A tabela é um roteiro de observação, não um conjunto universal de tolerâncias. Quem inspeciona deve usar os critérios pertinentes do projeto, do procedimento e dos fabricantes.

Exemplo de registro de ocorrência

Exemplo fictício: “Escada E-03 / linha LV-E-03, suporte superior S01: deformação observada no degrau de fixação, foto 04. Acesso impedido e responsável comunicado para avaliação”. Acrescente data, inspetor, critério consultado, providência e responsável pela decisão posterior.

Depois de impacto de queda, observar a regra de descarte e a exceção de restauração descritas na seção anterior. Trocar somente o trava-quedas não comprova a condição da linha, dos suportes e da escada.

14. Identificação e pasta do acesso

Boa prática de organização: vincular um identificador da escada ao identificador da linha. A placa orientativa abaixo é uma proposta da VHE, não substitui as marcações exigidas para os componentes.

A pasta deve permitir localizar desenhos, manuais, registros, limites e intervenções. Se houver QR Code, conferir se leva à instalação correta e à revisão vigente. Uma placa não é certificado de capacidade nem substitui a inspeção.

15. Checklist do acesso completo

Recomendação de conferência. As marcações não são salvas e não emitem aprovação.

16. Fontes e limites

NR-35 — texto consolidado oficial do Ministério do Trabalho e Emprego. Apesar do nome do arquivo mencionar 2025, a capa consultada inclui a Portaria MTE nº 1.259/2026. Cada seção identifica os itens utilizados.

Portaria MTE nº 1.259/2026 — Diário Oficial. As alterações e remissões foram verificadas no PDF consolidado do MTE. O inteiro teor do art. 7º não ficou acessível nesta consulta: Não confirmado na fonte consultada — requer verificação. Por isso este tutorial não publica calendário de adaptação.

A ressalva sobre instalações existentes foi conferida também na reprodução da Portaria nº 1.259/2026 pela LegisWeb, art. 6º. Trata-se de fonte secundária; o acesso direto ao DOU não foi concluído nesta consulta. O enquadramento da instalação deve ser confirmado no ato oficial.

O Anexo III, 2.1.1, exclui escadas de uso coletivo; 2.2 preserva requisitos específicos de outras NRs. Para dimensões da escada, consulte o projeto e o enquadramento normativo da instalação. Este guia se concentra na proteção durante o acesso.

Como ler: requisito é obrigação no campo de aplicação indicado; recomendação de conferência é orientação prática da VHE; desenho é explicação conceitual. Este tutorial não é projeto executivo, não fornece dimensionamento universal e não autoriza uso de uma instalação.

Referência de produto: 3M Lad-Saf, instruções 5908282, revisão Q, © 2025, seção 3.2 (planejamento e compatibilidade com degraus), seção 3.3 (suportes e montagem) e Apêndice A (materiais/modelos). Consultado em 28/09/2026. Exemplos específicos do fabricante; não são dimensões universais exigidas pela NR-35 nem declaração de adequação de qualquer instalação no Brasil.

Quanto aos textos integrais e à vigência das NBRs específicas de produto: Não confirmado na fonte consultada — requer verificação. Este guia não declara conformidade integral com essas normas. Veja também o tutorial de escada fixa vertical e o detalhamento de materiais da linha vertical.
